Oszillierende Messer/Vibrationsmesser sind eine fortschrittlicheCNC-Schneidtechnologie, die durch hochfrequente vertikale Vibrationen eine präzise Materialbearbeitung ermöglicht. Im Gegensatz zu herkömmlichen Klingen schneiden Vibrationsmesser mit hochfrequenten Schwingungen kleiner Amplitude von tausenden Schlägen pro Minute (typischerweise 20.000-40.000 Schläge/Minute), wobei die Amplitude normalerweise zwischen 0,1-2,5mm einstellbar ist.

Diese Technologie wurde erstmals in den 1990er Jahren von einem deutschen Unternehmen entwickelt und zunächst in der Automobilinnenraumverarbeitung eingesetzt. Sie hat sich mittlerweile zu einer der Schlüsseltechnologien im Bereich der digitalen Fertigung entwickelt. Moderne Vibrationsmessersysteme integrieren typischerweise Präzisionsservo-Steuerungssysteme, intelligente Druckregelung und Echtzeit-Werkzeugüberwachung mit einer Schneidgenauigkeit von bis zu ±0,1mm.

Kernprinzip der Vibrationsmessertechnologie

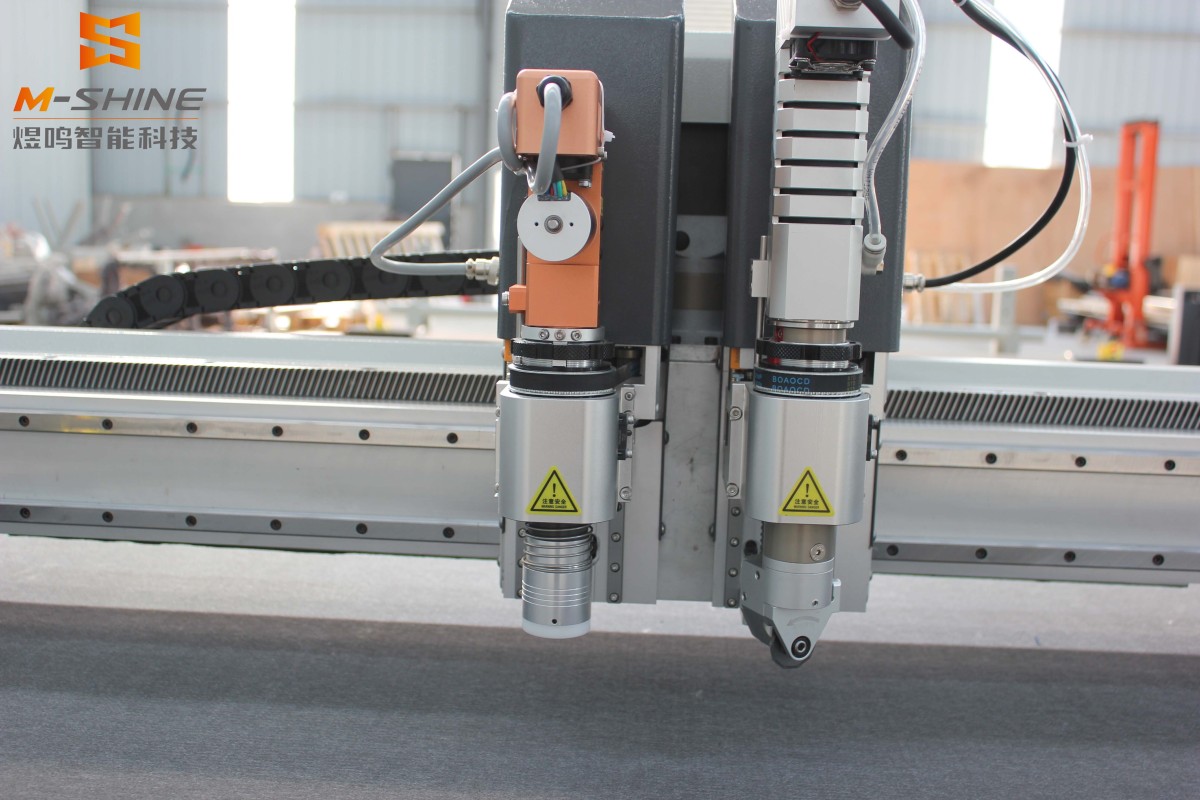

1. Mechanismus der Schwingungserzeugung

Das Herzstück des Vibrationsmessers ist das elektromagnetische Schwingungssystem, das durch Hochfrequenzmagnete angetrieben wird und die Klinge in vertikale Hin- und Herbewegungen versetzt. Fortschrittliche piezoelektrische Keramikantriebe können Schwingfrequenzen bis zu 50kHz erreichen, während Präzisionsführungsysteme die Linearität der Schwingungsbahn gewährleisten. Das servomotorisch gesteuerte Vorschubsystem arbeitet mit dem Schwingungssystem zusammen, um eine kombinierte Bewegung aus "Schwingungsschneiden+Vorschubbewegung" zu realisieren.

2. Analyse der Schneidmechanik

Vibrationsschneiden unterteilt den kontinuierlichen Schneidprozess in tausende mikroskopischer Einzelimpulse:

-Klingengeschwindigkeit erreicht 2-5m/s

-Einzelimpulsenergie beträgt ca. 0,01-0,1J

-Mikrorisse entstehen und breiten sich unter Hochfrequenzbelastung im Material aus

Dieser Mechanismus reduziert die Schneidkraft um 60-80% im Vergleich zu herkömmlichen Methoden, mit typischen Schneiddrücken von nur 5-50N.

3. Intelligentes Steuerungssystem

ModerneVibrationsmessersystemeumfassen:

-Mehrachsen-Bewegungssteuerungskarte (EtherCAT-Bus unterstützt)

-Echtzeit-Schwingungsüberwachung (Abtastrate ≥1kHz)

-Adaptive Druckregelung (Auflösung 0,1N)

-Werkzeugverschleißerkennung (basierend auf Strom/Schwingungsspektrumanalyse)

Typische Anwendungsbereiche von Vibrationsmessern

1. Verbundwerkstoffbearbeitung

-Kohlefaser-Prepreg: Schneidgeschwindigkeit 3-8m/min, keine Delamination

-Kevlar-Panzermaterial: Bearbeitung von Dicken bis 50mm möglich

-Glasfaserverstärkter Kunststoff: Schnittqualität Ra<6,3µm

2. Präzisionsbearbeitung flexibler Materialien

-Automobilinnenräume: Lederschnittgenauigkeit ±0,2mm

-Flugzeugteppiche: einstellbarer Schrägschnittwinkel 30-60°

-Bekleidungsindustrie: Mehrlagenschnitt (bis zu 300 Lagen Baumwollstoff)

3. Spezialmaterialbearbeitung

-Graphenfolie: verschmutzungsfreies Schneiden

-Lithium-Ionen-Batterieseparatoren: gratfreie Schnitte

-Medizinisches Silikon: steriles Schneidmilieu

 Detaillierte Erläuterung der Vorteile der Vibrationsmessertechnologie

1. Verbesserung der Schnittqualität

-Oberflächenrauheit um 40-70% verbessert

-Wärmeeinflusszone<50µm (1/10 von Laserschneiden)

-Kein Materialschmelzen oder chemische Veränderung

2. Umweltmerkmale

-Geräusche<75dB (1/3 von herkömmlichem Schneiden)

-Keine schädlichen Gase/Stäube

-Energieverbrauch nur 15% von Laseranlagen

 Entwicklungstrends der Vibrationsmessertechnologie

1. Intelligente Weiterentwicklung

-Maschinelles Sehen zur automatischen Positionierung (Genauigkeit 0,02mm)

-Digitale Zwillings-Schnittsimulation

-KI-gesteuerte Parameteroptimierung

2. Kombinierte Bearbeitungstechnologien

-Vibrationsmesser+Laserdickenmessung (Echtzeit-Anpassung der Schnitttiefe)

-Mehrfachklingenkooperation (Effizienzsteigerung um 300%)

-Vibrationsschneiden+Heißluftformung (integrierte Bearbeitung)

3. Entwicklung neuer Schneidwerkzeuge

-Diamantbeschichtete Schneidwerkzeuge (8-10fache Lebensdauer)

-Intelligente amplitudenvariable Klingen (automatische Amplitudenanpassung 0,1-5mm)

-Nanostrukturierte vibrationsdämpfende Griffe (40% weniger Schwingungsverluste)

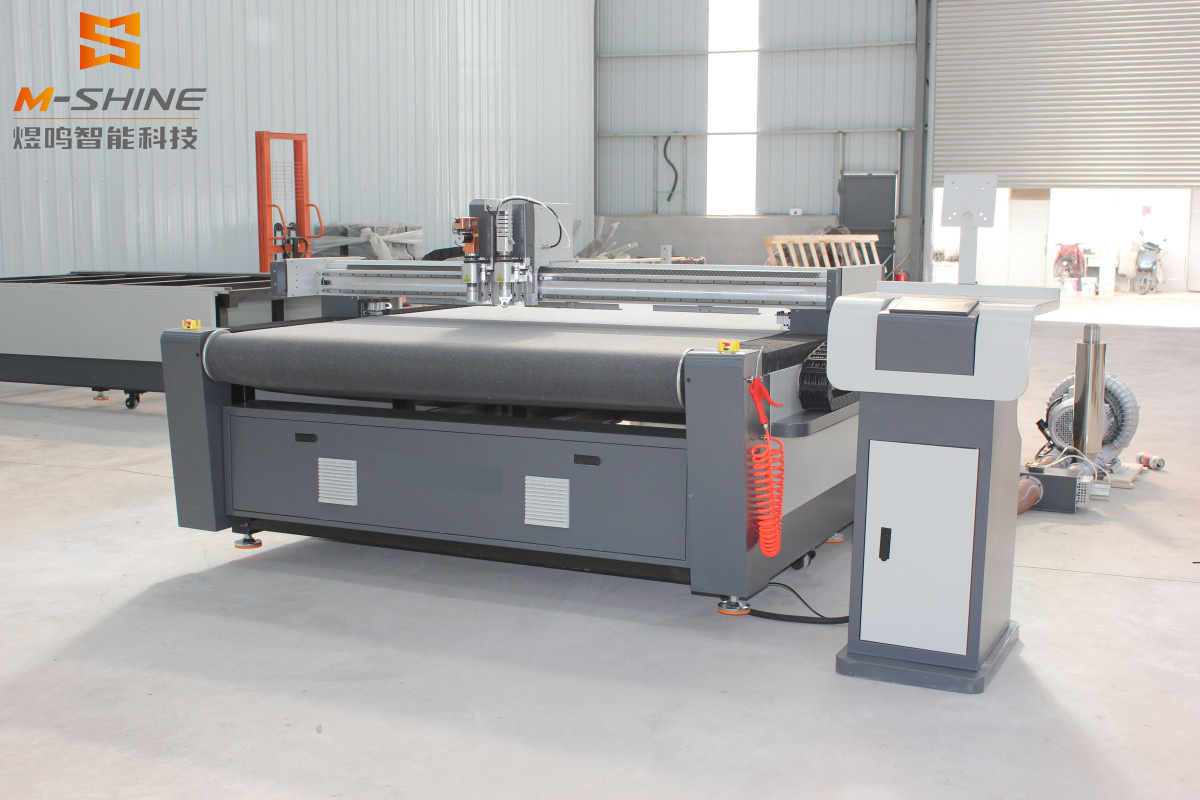

Technische Parameterübersicht für CNC-Messerschneidmaschinen

Wichtige Parameter:

1. Schwingfrequenzbereich: bevorzugt 30-50kHz Breitbandsystem

2. Maximale Schnittdicke: sollte 20% über dem tatsächlichen Bedarf liegen

3. Positioniergenauigkeit: mindestens ±0,05mm

4. Wiederholgenauigkeit: ≤±0,02mm erforderlich

5. Steuerungssystem: Unterstützt G-Code und gängige CAD-Formate

Wartungshinweise für Vibrationsmesser:

-Tägliche Überprüfung der Luftfilteranlage

-Wöchentliche Schmierung der Linearführungen

-Wechsel des Kühlmittels des Schwingungserzeugers alle 500 Betriebsstunden

-Echtzeitüberwachung des Werkzeugverschleißindex (TWI)
