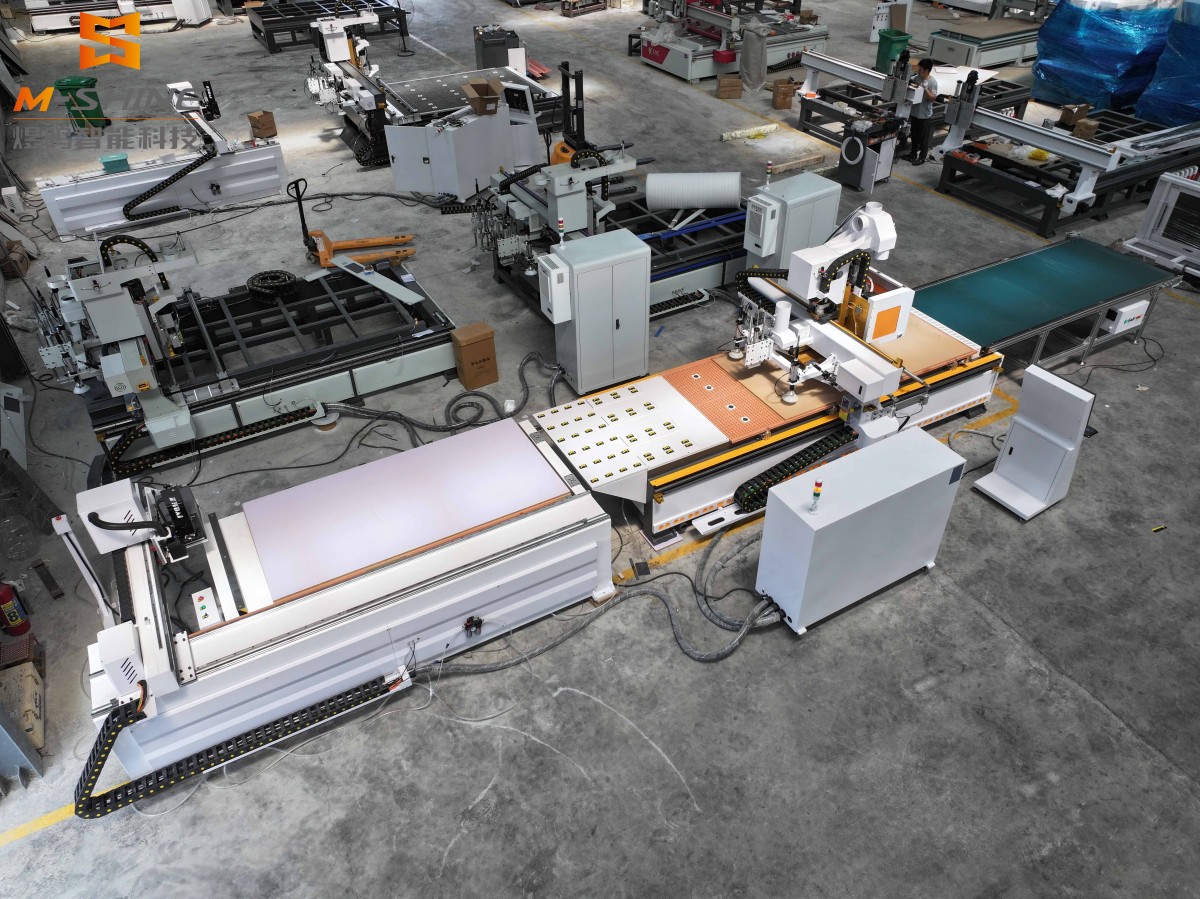

Die ATC-Nesting-CNC-Fräse ist ein besonders wichtiges Gerät in der täglichen Bearbeitung und Produktion von Möbelplatten. Die Wahl des Bettes der Schneidemaschine oder Graviermaschine ist der Schlüssel zur Gewährleistung der Stabilität, Genauigkeit und Lebensdauer der Ausrüstung. Um leistungsstarke Geräte besser auszuwählen, wird nun eine systematische Analyse der Überlegungen und Praktikabilität des Maschinenbettes durchgeführt.

Kernüberlegungen für dasATC-Nesting-CNC-FräseMaschinenbett

1. Materialtyp und Bearbeitungsanforderungen

- Weiche Materialien (z.B. Acryl, Holz): optionales Gusseisen- oder geschweißtes Stahlbett, wobei auf Wirtschaftlichkeit geachtet wird.

- Harte Materialien (Metall, Stein): Hochwertiges Gusseisen (HT250 oder höher) oder mineralgegossene Betten werden bevorzugt, um Erschütterungsresistenz und Steifigkeit zu gewährleisten.

- Verbundmaterialbearbeitung: Korrosionsbeständigkeit sollte berücksichtigt werden, wobei Edelstahl- oder oberflächenbeschichtete Betten bevorzugt werden.

2. Strukturdesign und mechanische Eigenschaften

- Portalbauweise vs. Auslegerbauweise: Portalbauweise eignet sich für schwere Schnitte, während Auslegerbauweise platzsparend ist, aber eine geringere Steifigkeit aufweist.

- Verstärkungsanordnung: Die innere Verstärkung sollte in einer Netz- oder Wabenstruktur sein, um die Torsionssteifigkeit zu erhöhen (empfohlene statische Verformung<0,02mm/m).

- Gewichtsabstimmung: Es wird empfohlen, dass das Gewicht des Bettes ≥ 60% des Gesamtgewichts der Ausrüstung beträgt. Zum Beispiel sollte das Bett für die Aluminiumbearbeitung normalerweise>2 Tonnen wiegen.

3. Thermische Stabilität und Alterungsbehandlung

- Gusseisenbett: Es muss mindestens 6 Monate natürlicher Alterung oder Schwingungsalterungsbehandlung unterzogen werden, um innere Spannungen zu beseitigen.

- Geschweißte Stahlkonstruktion: Es wird empfohlen, das Abschreckverfahren (Erhitzen auf 600 ℃ und langsames Abkühlen) zu verwenden, wobei die Restspannung innerhalb von 50MPa kontrolliert werden sollte.

4. Genauigkeitsgrad

- Normale Bearbeitung: Geradheit innerhalb von 0,05mm/m.

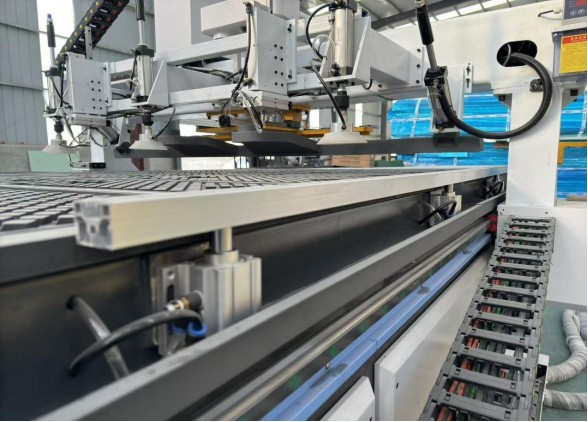

- Hochpräzisionsbearbeitung: Es muss 0,01mm/m erreichen, kombiniert mit geschliffenen Führungsschienen und vorgespannten Kugelgewindespindeln.

Vergleich und detaillierte Analyse der Materialien für das ATC-Nesting-CNC-Fräse-Bett

Wichtige Verifizierungsschritte für das ATC-Nesting-CNC-Fräse-Bett

1. Dynamische Steifigkeitstest: Anwendung von 50-1000Hz Vibration mit einem Erreger und Beobachtung der Resonanzfrequenz (idealer Wert>80Hz).

2. Temperaturanstiegsexperiment: Kontinuierlicher Betrieb für 4 Stunden, um den Temperaturanstieg der Führungsschiene zu detektieren (sollte<8 ℃ betragen).

3. Schneidverifizierung: Durchführung von Stufenfrästests und Überprüfung der Oberflächenvibrationsmuster mit einem Vorschub von 0,2mm/Zahn.

Anwendungsfall des ATC-Nesting-CNC-Fräse-Betts in der Industrie

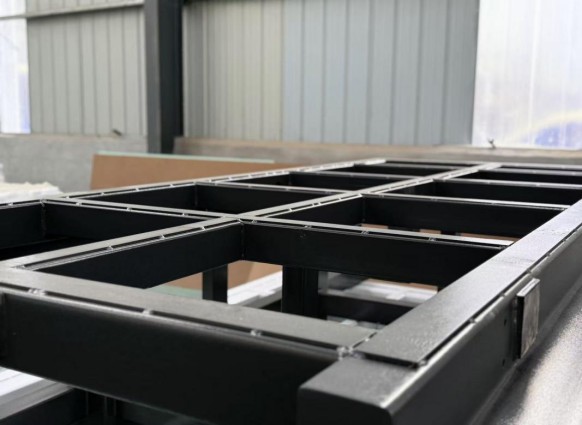

- Plattenmöbelschneidemaschine: oft Verwendung von doppelschichtigem geschweißtem Stahlrahmen+Polymerbeschichtung, um Steifigkeit und Feuchtigkeitsresistenz auszugleichen.

- Präzisionsformengravur: Empfohlen werden mineralgegossene Betten und ein konstantes Temperaturölkühlsystem (Temperaturschwankung ± 0,5 ℃).

- Luft- und Raumfahrtkomponentenbearbeitung: Verwendung von Gusseisen-Granit-Verbundbetten, wobei die Nullkriecheigenschaften von Granit genutzt werden.

Vorschläge für Wartung und Upgrade des ATC-Nesting-CNC-Fräse-Betts

- Regelmäßige Nivellierung: Verwendung eines Laserinterferometers zur Detektion der Ebenheit alle 6 Monate.

- Rostschutzmanagement: Empfohlen wird die wöchentliche Anwendung von speziellem Rostschutzfett auf das Gusseisenbett.

- Modulare Umgestaltung: Die Steifigkeit des vorhandenen Bettes kann durch Hinzufügen externer Vorspannstangen verbessert werden.

Durch die oben genannte systematische Auswahl kann die Leistung des ATC-Nesting-CNC-Fräse-Betts hochgradig mit den Bearbeitungsanforderungen abgestimmt werden, wodurch häufige Probleme wie übermäßige Vibration und thermische Verformung vermieden werden.
